IM 能力

IM 能力的建设对公司是非常有价值的，很多项目需要实时的消息推送服务，那么历史上我们都是采购网易云信、腾讯云 IM 等，一方面价格高，最低也需要 1500 元/月；一方面问题难以排查，例如丢失消息等情况，只能提交工单解决。通过自建 IM 能力，我们具备了消息实时推送服务，进一步提升了团队快速开发项目的能力。

版本记录

IM 能力由：高哥、智强、TerryQi、侯新月贡献，有问题可以 call TerryQi

版本更新时间备注
1.0.02022 年 07 月 01 日原始版本，来自于的士同城项目，抽象了消息单发、群发等服务
2.0.02023 年 12 月 15 日由侯新月主导，支持了市场调查项目，完成基本的消息发送、持久化等操作
3.0.02023 年 12 月 24 日正式优化版本，作为一个基础能力，面向团队提供公共服务

OpenIM（重点推荐）

IM 是一个重要的应用场景，历史上我们没有找到好的开源项目，所以自研了一套 IM 平台，但还是刚刚起步，很多功能不具备。

2024 年 2 月，青青找到了一款开源的 IM 能力——OpenIMopen in new window，提供了各个端的 SDK，他仅仅使用一周的时间，就实现了一套单聊和群组沟通功能，那么我们就应该与时俱进，建议后续使用 OpenIM 来提供服务。

非常感谢青青为大家找到这个能力，为团队做出贡献。

代码位置

IM 能力的代码位置

https://gitee.com/qrqy/im-app

请注意，由于项目使用 gradle 进行编写，所以要在 idea 中配置 gradle，用 bootjar 进行打包

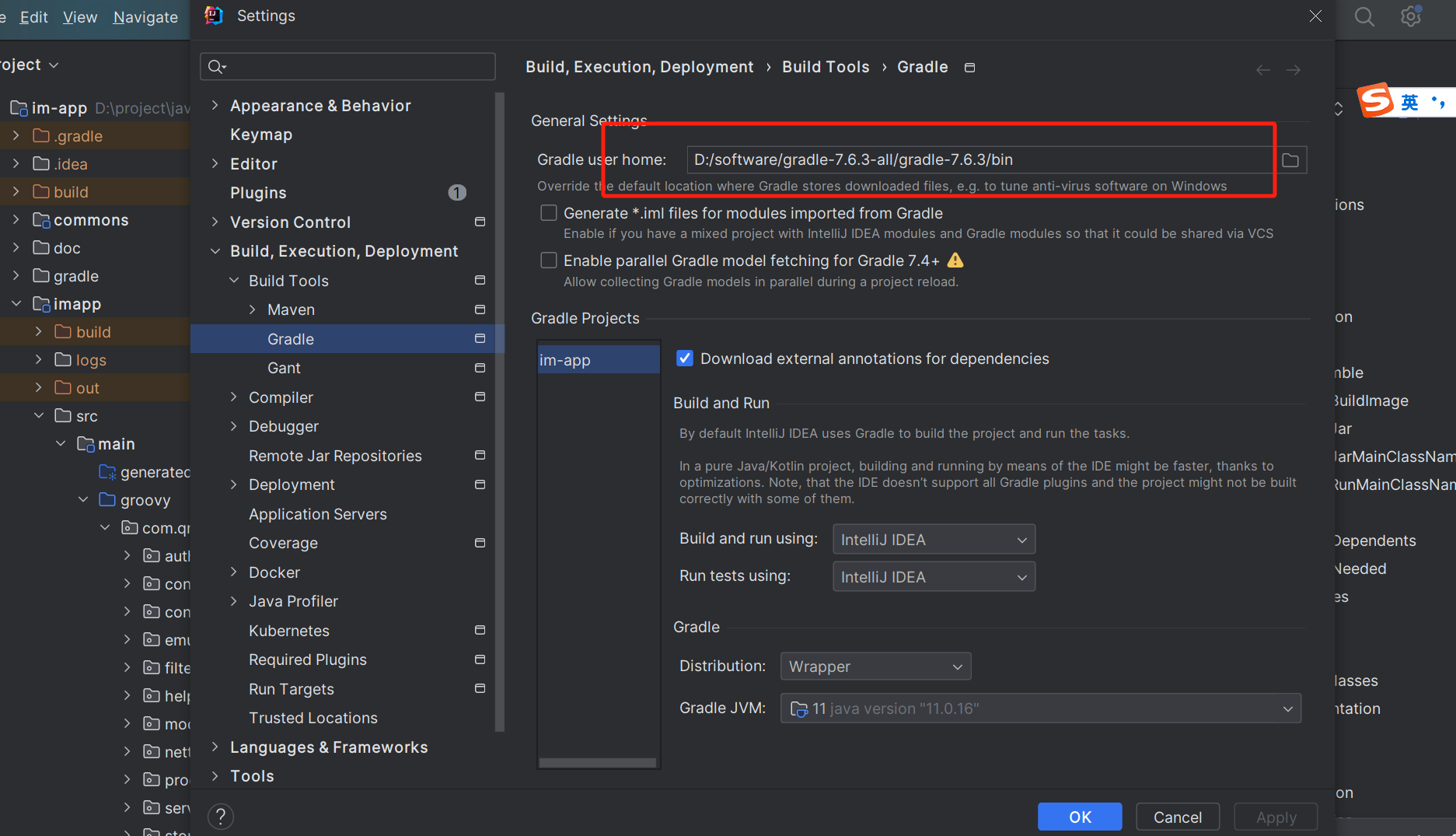

  1. 在 idea 中，配置 gradle 版本。请注意，可能选择不一样的 gradle 版本，比较稳定的貌似是 7.4.0 版本

gradle配置

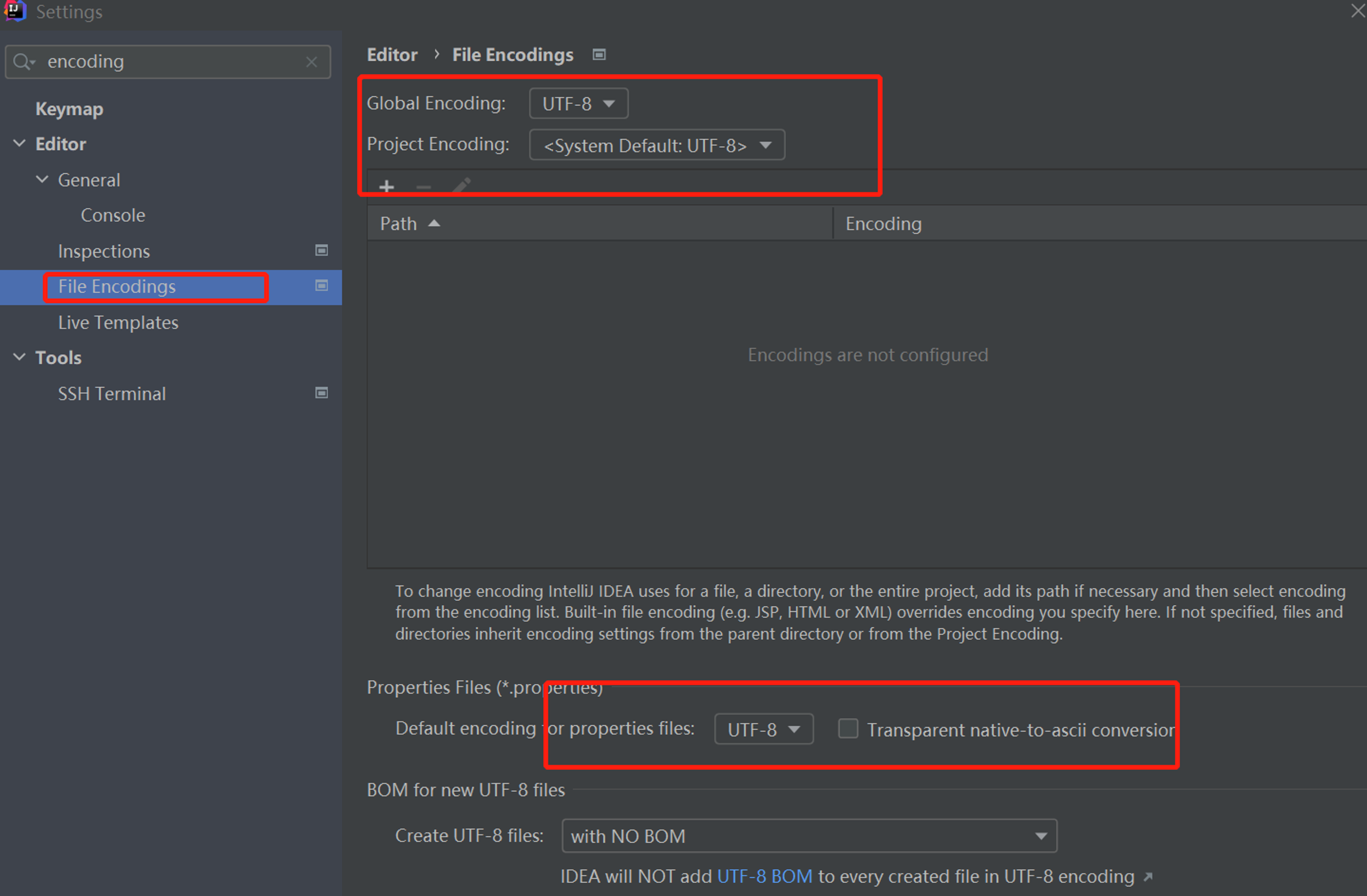

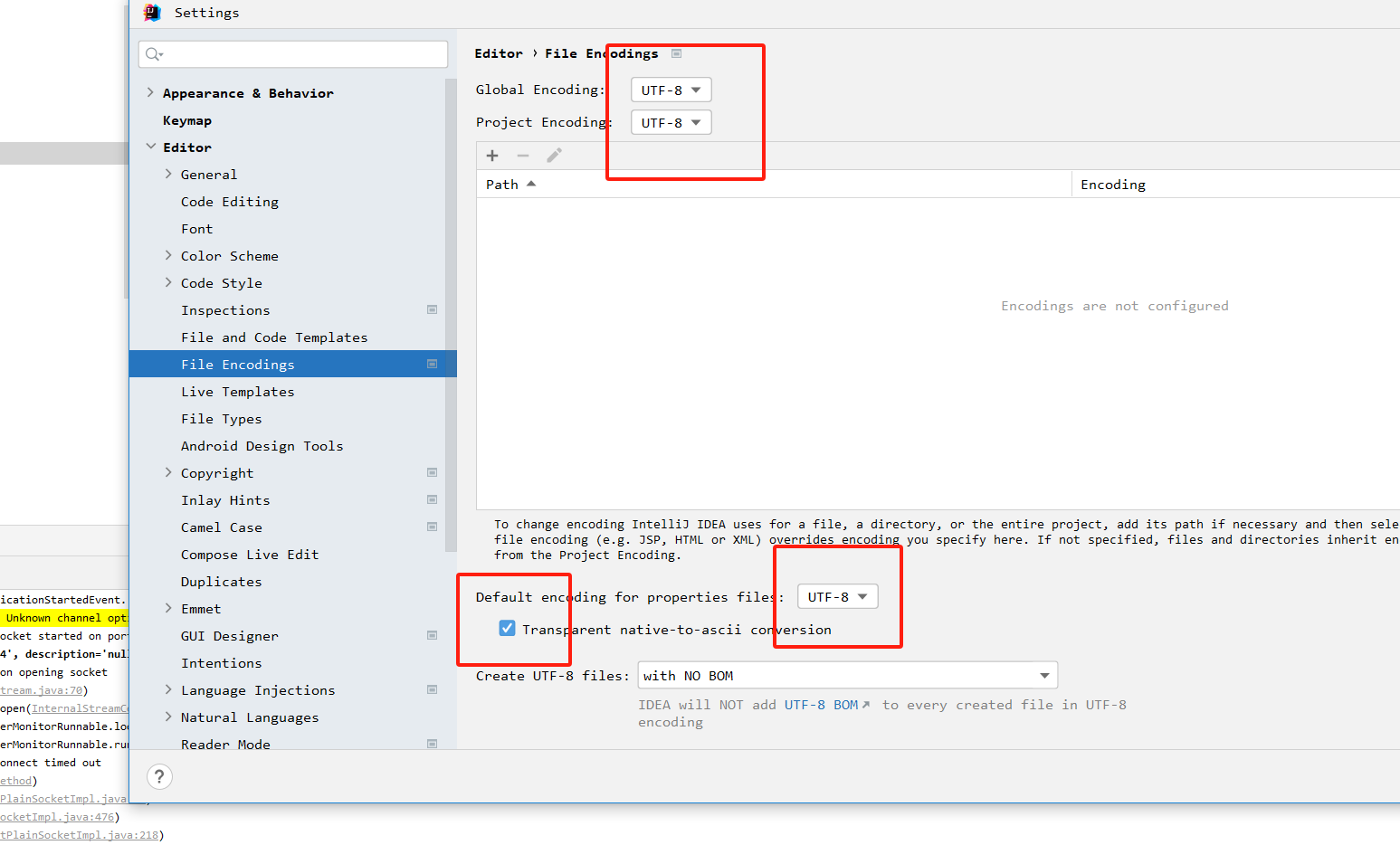

  1. 配置文件编码，不知道貌似与第 5 点有关系，打包时要配置编码格式

gradle配置

gradle配置

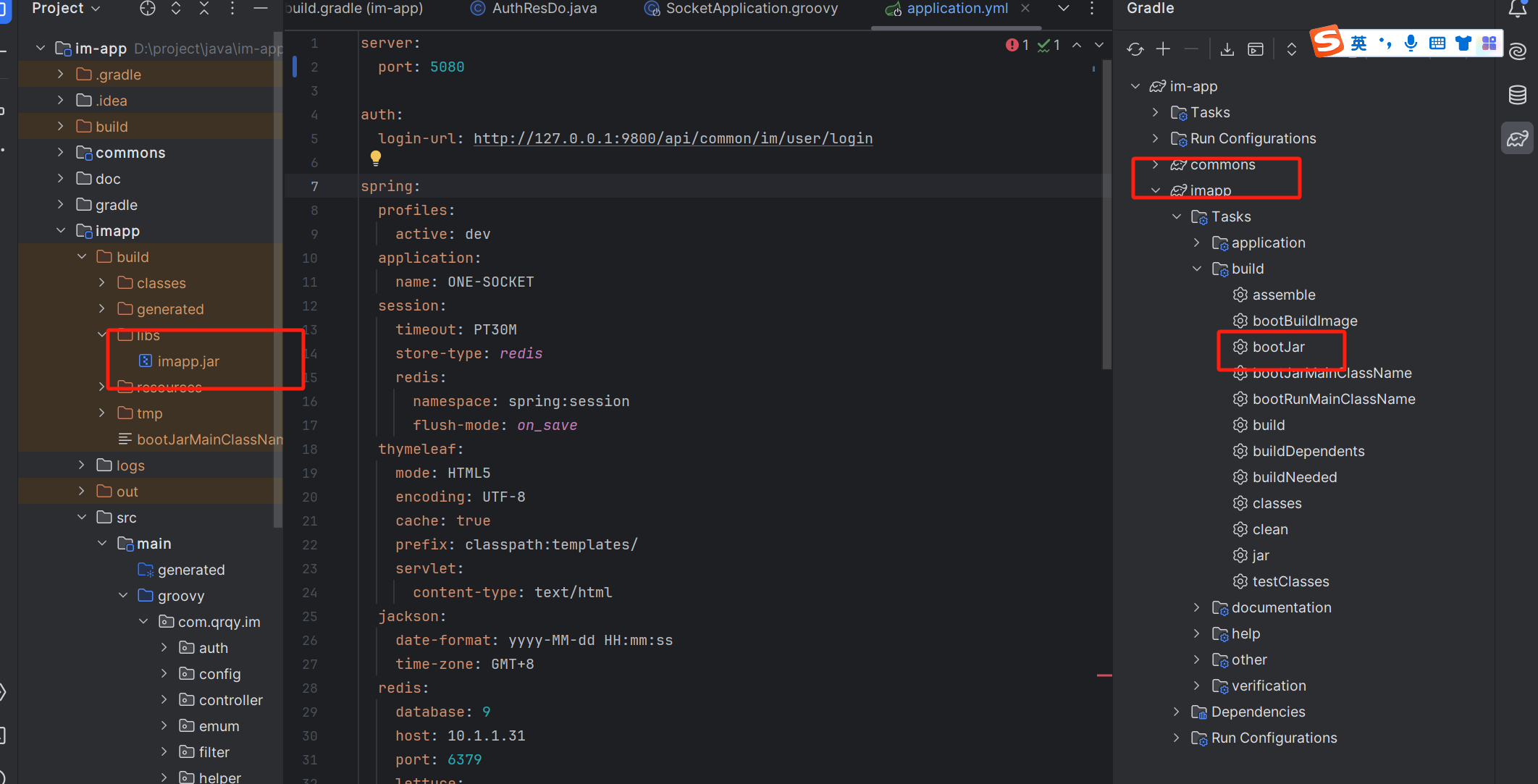

  1. 使用 bootjar 进行打包

gradle配置

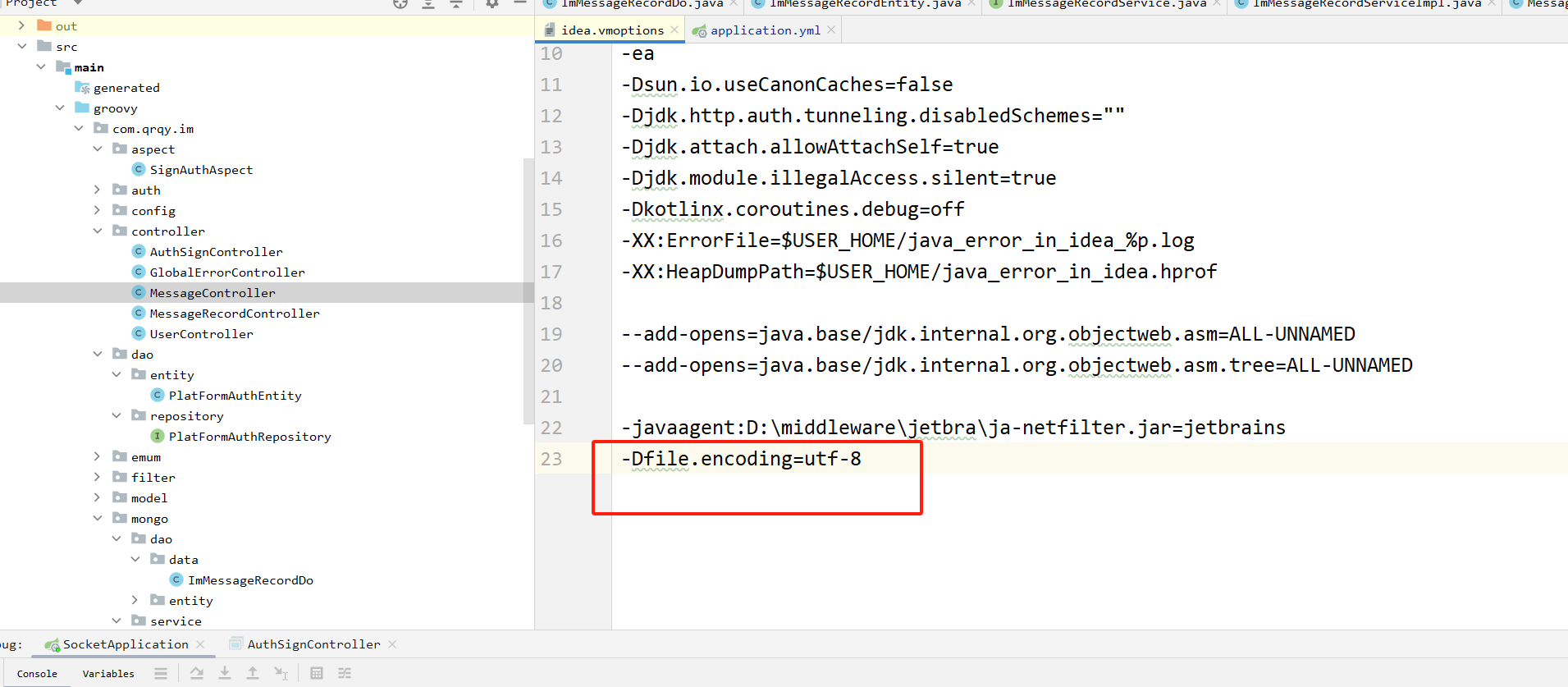

  1. 如果还是乱码，配置 idea 的 vm 虚拟机

gradle配置

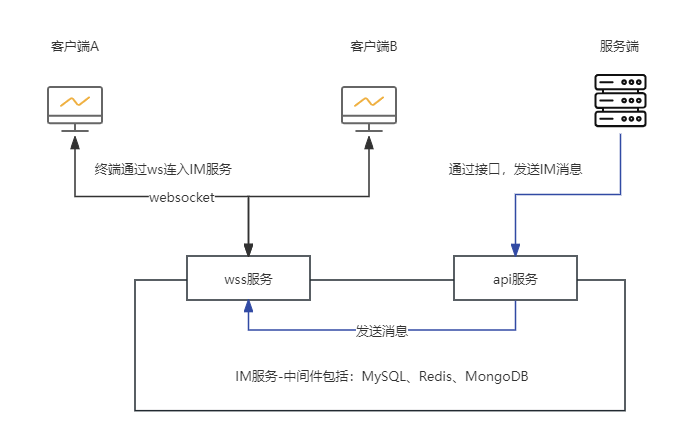

整体架构

IM 目前是单机版本，使用 Netty 、WebFlux 实现 Websocket 和 Http 请求管理

gradle配置

如何使用

我们基本的思考是这样，我们要搭建一个 PAAS 级的 IM 能力平台，可以让应用接入，这样的好处是对于一些小项目，我们就不需要设立多套 IM 服务对应于应用，而是各个应用接入 PAAS 的 IM 能力平台。

接入准备

就像你要接入网易云信一样，先找 TerryQi 分配 app-id 和 secret-key

在 platform_auth 表中，分配 appId 和 appSecret，目前没有管理后台，TerryQi 会在数据库中为您配置账号

目前提供 IM 平台环境为：

  • WebSocket 接口：wss://im-ws.wltwo112.yisa.art/ws/server
  • API 接口：https://im-api.wltwo112.yisa.art

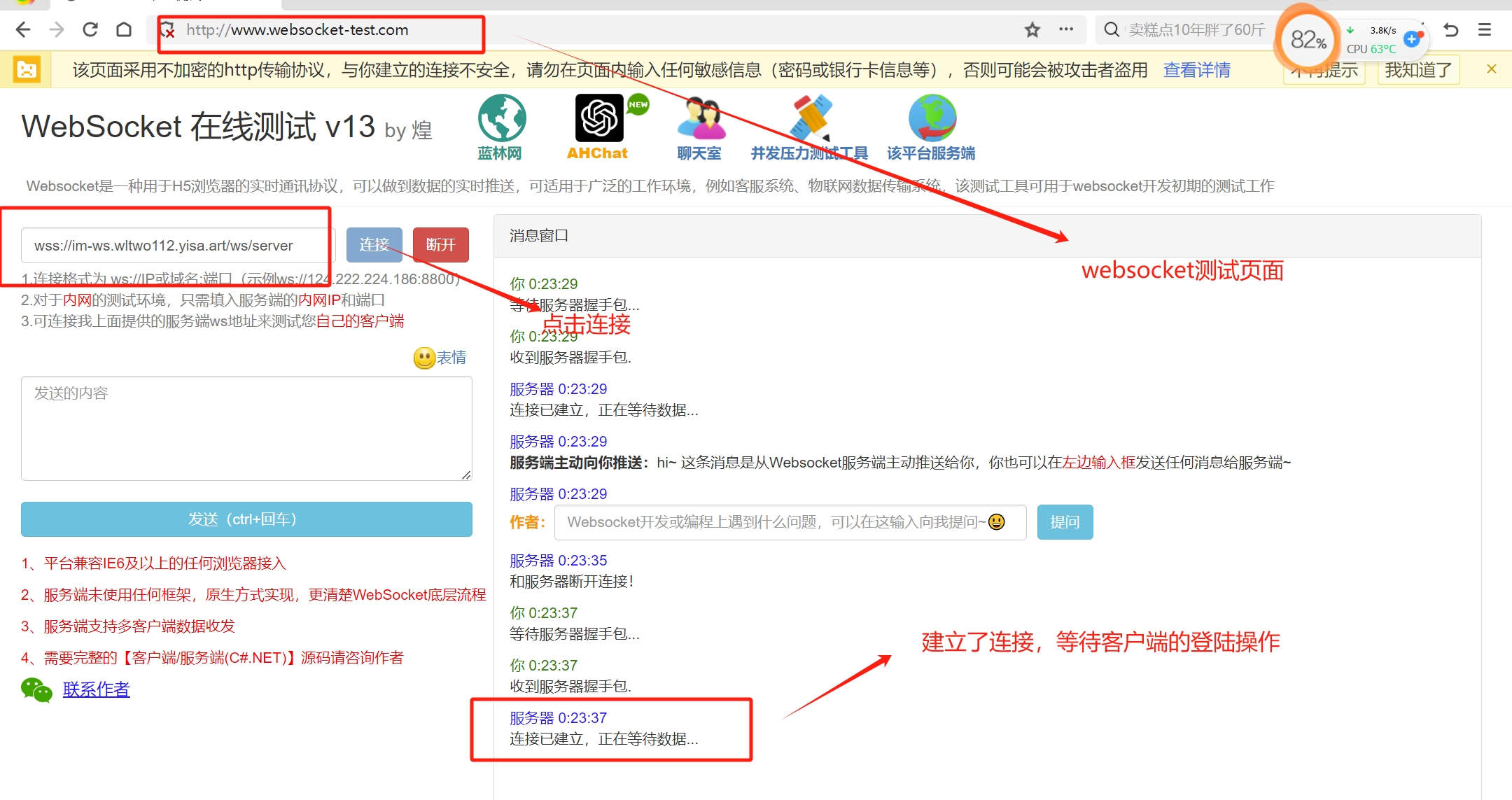

你需要打开http://www.websocket-test.com/，可以进行 websocket 的模拟测试

gradle配置

IM 的两个机制

首先，要说明的是目前 IM 平台提供了两种鉴权机制：

  1. 不需要应用鉴权

应用模拟用户，发送登陆申请，传送 token，则默认进行登陆，系统以这个 token 作为 userId，后续通过这个 token 发送消息。这样的机制没有什么安全性，只要抓取到报文，任何人都可以接入 IM 应用。

PS：这里要强调一点，这个方式虽然安全性差，但很多场景下也是一个好的方案，例如我们的业务不太需要安全性或者没有价值，不担心攻击，那么这个方案可以快速引入 IM 能力，非常直观和便捷——不是安全性差的方案都是坏方案，要结合你的业务场景来考量！

  1. 需要应用鉴权

用户登陆后，IM 回调应用鉴权接口，进行登陆鉴权，鉴权成功后，IM 应用登陆成功。这样的方案安全性会更好一些，需要应用按照规范，向 IM 提供一个登陆鉴权接口。

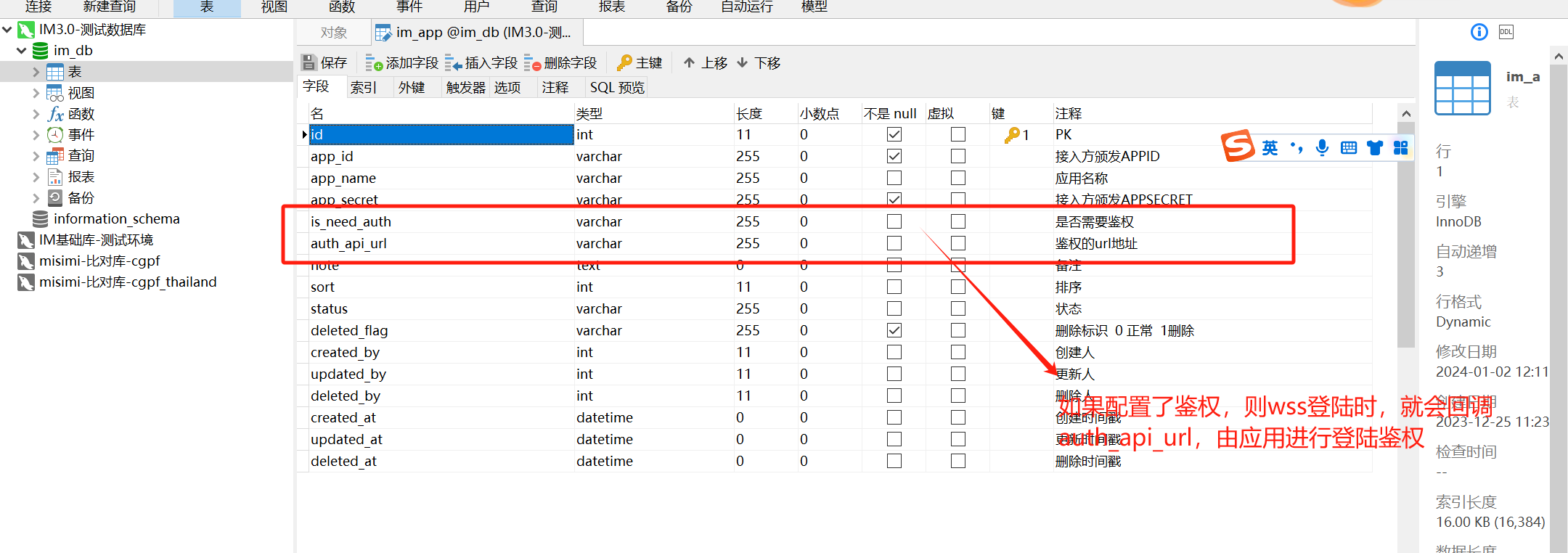

那么怎么定义应用是不是需要鉴权呢？这里是 TerryQi 在分配应用的时候，配置的属性。

gradle配置

不需要应用鉴权方案

首先，提供一套 app-id 和 sercret-key，这个是无需应用鉴权的应用

app-id: 20240102120
app-secret：bKc8y6c1w8iR725h

WebSocket-用户登陆报文

{
  "body": {
    "appId": "20240102120",
    "token": "0b06ddba3be4429c923d11595e4ec33c"
  },
  "header": {
    "command": "SOCKET_LOGIN",
    "reqNo": "wMkuUCHcalnUEgnFQymdBwwVIpDVnfij",
    "version": "1.0"
  },
  "time": 1702266156633
}

解释一下报文：

  • body：消息体。appId 为 TerryQi 分配的应用 id；token 约等于是 userId，因为属于无鉴权方案，则 IM 使用 token 作为用户 id 进行注册
  • header：消息头。command：必须是 SOCKET_LOGIN，代表登陆 IM；reqNo：由前端生成，是唯一的流水号，特殊解释一下，如果请求消息量特别大，那么我们需要前端发出的消息和服务端返回的消息可以一一对应，如何对应，就依赖于 reqNo；verison：默认 1.0
  • time：时间戳

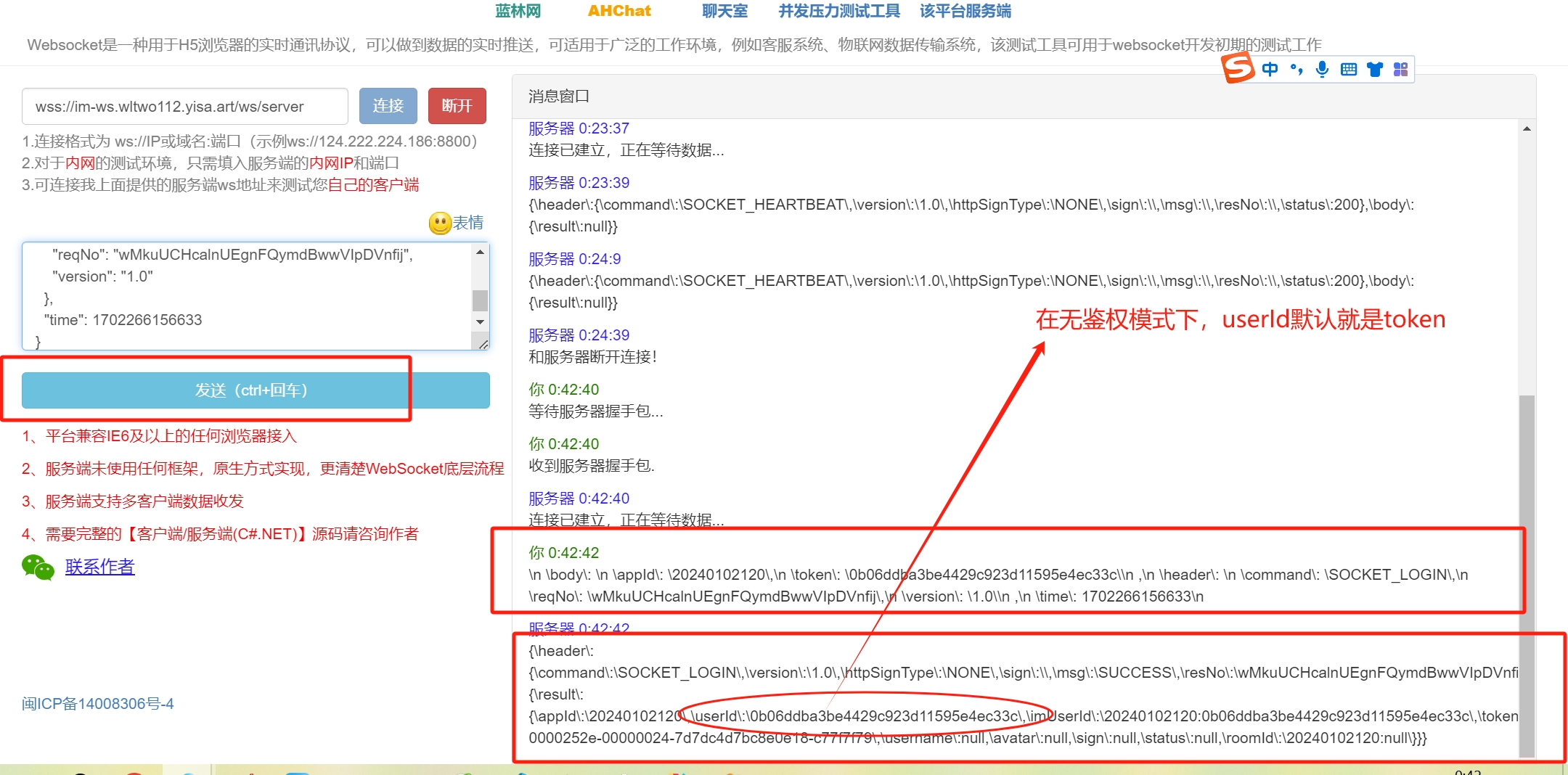

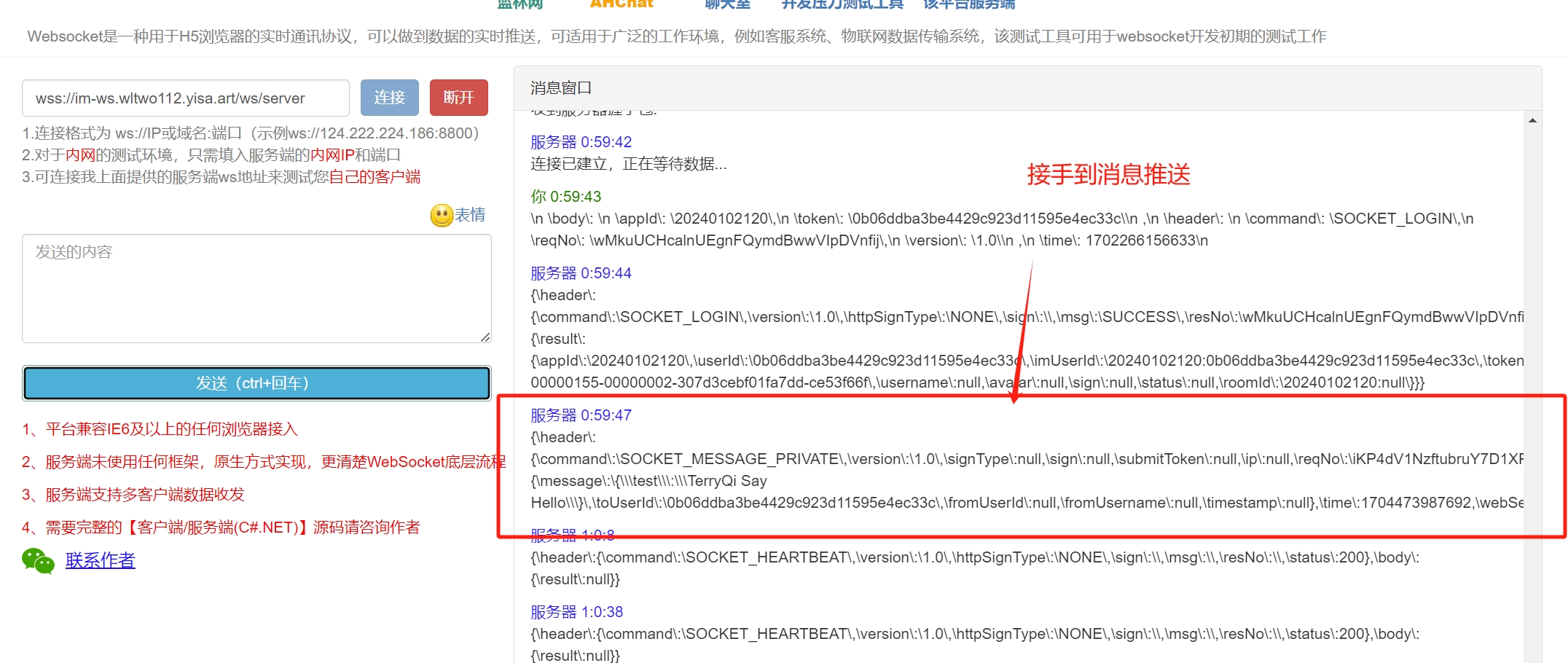

连接 IM 后，就可以发送登陆请求

IM应用

此外，IM 目前还有房间能力，那么目前只允许用户加入一个房间，在登陆报文中，增加 roomId 字段即可，未来向 roomId 发送消息，则在房间里面的人都会接到消息

{
  "body": {
    "appId": "20240102120",
    "token": "0b06ddba3be4429c923d11595e4ec33c",
    "roomId": "ROOM-603428310"
  },
  "header": {
    "command": "SOCKET_LOGIN",
    "reqNo": "wMkuUCHcalnUEgnFQymdBwwVIpDVnfij",
    "version": "1.0"
  },
  "time": 1702266156633
}

请注意，可以多次登陆，例如用户首次登陆，没有加入房间，点击某个按钮加入房间，再发送一下 SOCKET_LOGIN 指令，是没有问题的

心跳机制

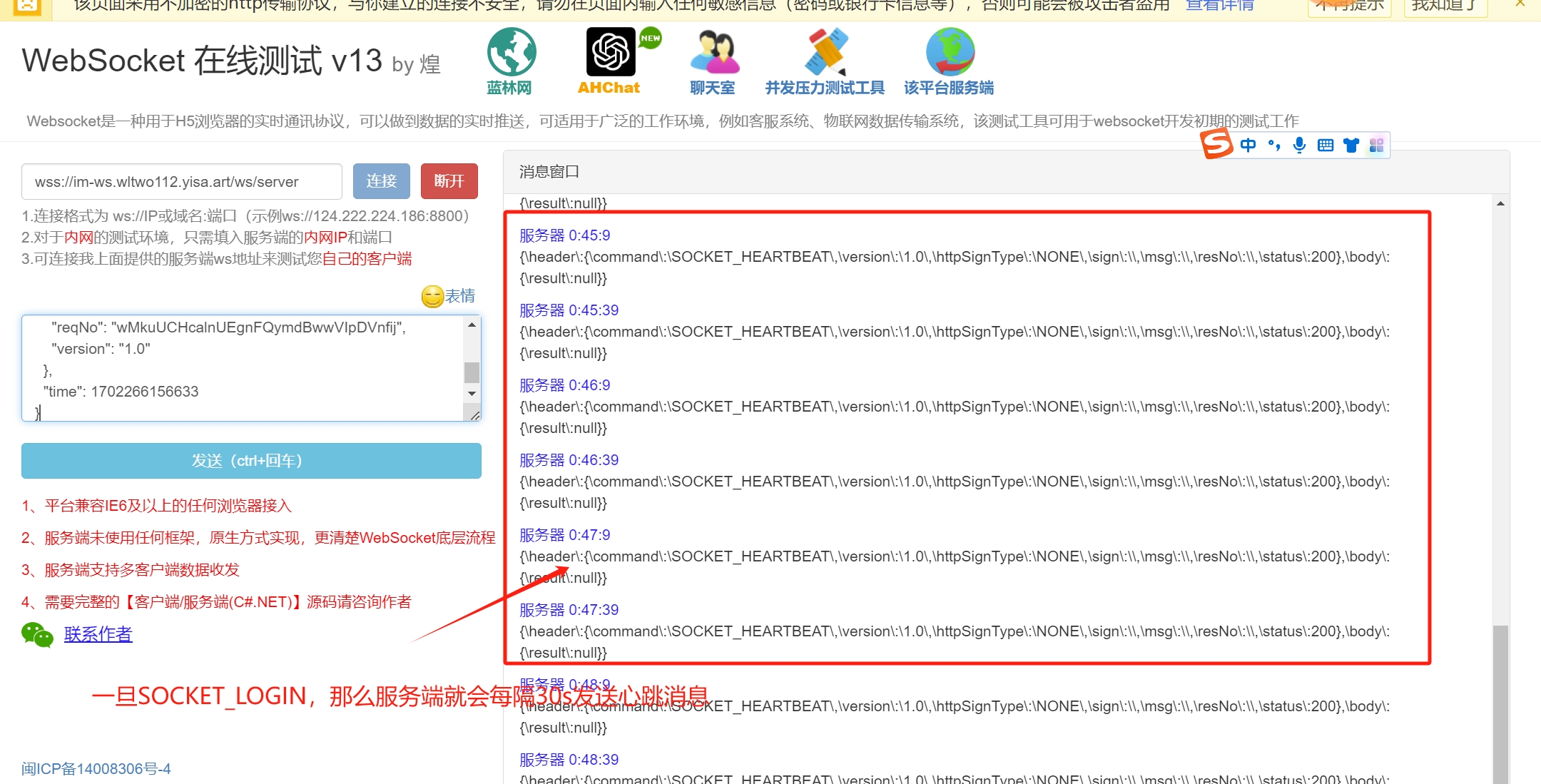

为了有效控制 IM 的连接，IM 平台提供了心跳机制：

  • 你连接了 IM，但是没有进行登陆操作，那么 60s 后，IM 自动断掉这样无效的连接
  • 如果你进行了 IM 的登陆，那么 IM 每隔 30s 就会向你发送心跳，接入方要时刻检查心跳，超时后发起重连和重新登陆的操作

IM应用

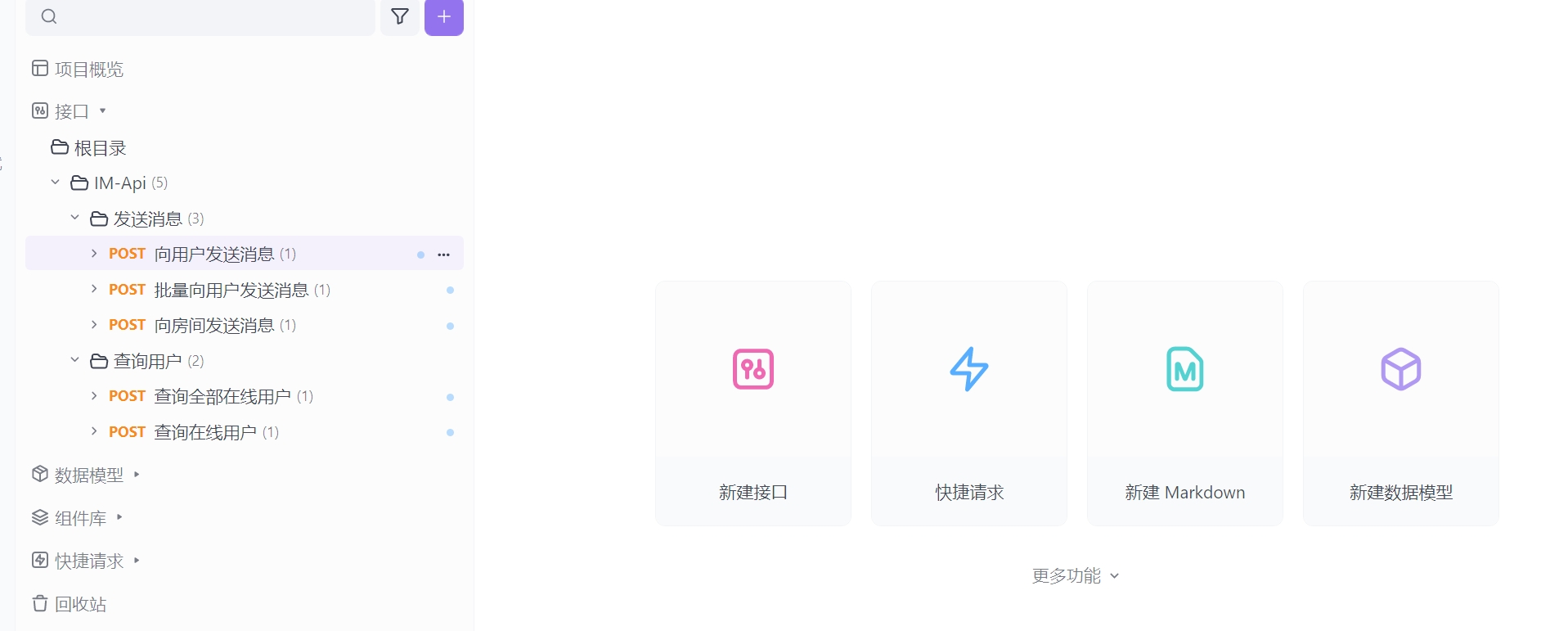

Http 接口服务

目前提供了一丢丢基础消息能力，主要是：消息发送、用户在线状态查询，当然 IM3.0 中还是历史消息持久化的能力，稍后开放

IM应用

向用户发送消息

curl --location --request POST 'https://im-api.wltwo112.yisa.art/api/message/sendToUser' \
--header 'User-Agent: Apifox/1.0.0 (https://apifox.com)' \
--header 'Content-Type: application/json' \
--header 'Accept: */*' \
--header 'Host: im-api.wltwo112.yisa.art' \
--header 'Connection: keep-alive' \
--data-raw '{
	"appId": "20240102120",
	"toUserId": "0b06ddba3be4429c923d11595e4ec33c",
	"message": {
		"test": "TerryQi Say Hello"
	}
}'

参数为：

  • appId：应用 id
  • toUserId：用户 id，无鉴权模式下，用户 id 就是 token
  • message：消息对象，自由封装

IM应用

批量向用户发送消息

区别点在于 toUserId 变为 toUserIdList，数组形式，传入 userId

curl --location --request POST 'https://im-api.wltwo112.yisa.art/api/message/sendToUserList' \
--header 'User-Agent: Apifox/1.0.0 (https://apifox.com)' \
--header 'Content-Type: application/json' \
--header 'Accept: */*' \
--header 'Host: im-api.wltwo112.yisa.art' \
--header 'Connection: keep-alive' \
--data-raw '{
	"appId": "20231224143",
	"toUserIdList": ["4046a9bc9c7945a086c84f0239d53d4c","ce64685b2aba4ad2ab11d55c972290e3"],
	"message": {
		"test": "hello world，TerryQi"
	}
}'

向房间发送消息

toUserId 变为 toRoomId，请注意，要求用户登陆时需要填充 roomId

curl --location --request POST 'https://im-api.wltwo112.yisa.art/api/message/sendToRoom' \
--header 'User-Agent: Apifox/1.0.0 (https://apifox.com)' \
--header 'Content-Type: application/json' \
--header 'Accept: */*' \
--header 'Host: im-api.wltwo112.yisa.art' \
--header 'Connection: keep-alive' \
--data-raw '{
	"appId": "20231224143",
	"toRoomId": "Room-9721234",
	"message": {
		"test": "hello world，TerryQi"
	}
}'

查询应用全部在线用户

查询在线用户列表，传入应用 id

curl --location --request POST 'https://im-api.wltwo112.yisa.art/api/user/allOnline' \
--header 'User-Agent: Apifox/1.0.0 (https://apifox.com)' \
--header 'Content-Type: application/json' \
--header 'Accept: */*' \
--header 'Host: im-api.wltwo112.yisa.art' \
--header 'Connection: keep-alive' \
--data-raw '{
    "appId": "20231224143"
}'

查询在线用户

传入用户 id 列表，查询在线状态

curl --location --request POST 'https://im-api.wltwo112.yisa.art/api/user/checkOnline' \
--header 'User-Agent: Apifox/1.0.0 (https://apifox.com)' \
--header 'Content-Type: application/json' \
--header 'Accept: */*' \
--header 'Host: im-api.wltwo112.yisa.art' \
--header 'Connection: keep-alive' \
--data-raw '{
    "appId": "20231224143",
    "userIdList": [
        "userid-1",
        "userid-2"
    ]
}'

需要应用鉴权的方案

通过应用鉴权，IM 的安全性会高一些，提供一套需要应用鉴权的 app-id 和 app-secret

app-id: 20231224143
app-secret：eiYwzztaVPEdKUyx

提供一些用户 token，供你测试

用户A：0b06ddba3be4429c923d11595e4ec33c
用户B：c18886f3bf1d4cadbd5d3e57ac585c10
用户C：ce64685b2aba4ad2ab11d55c972290e3

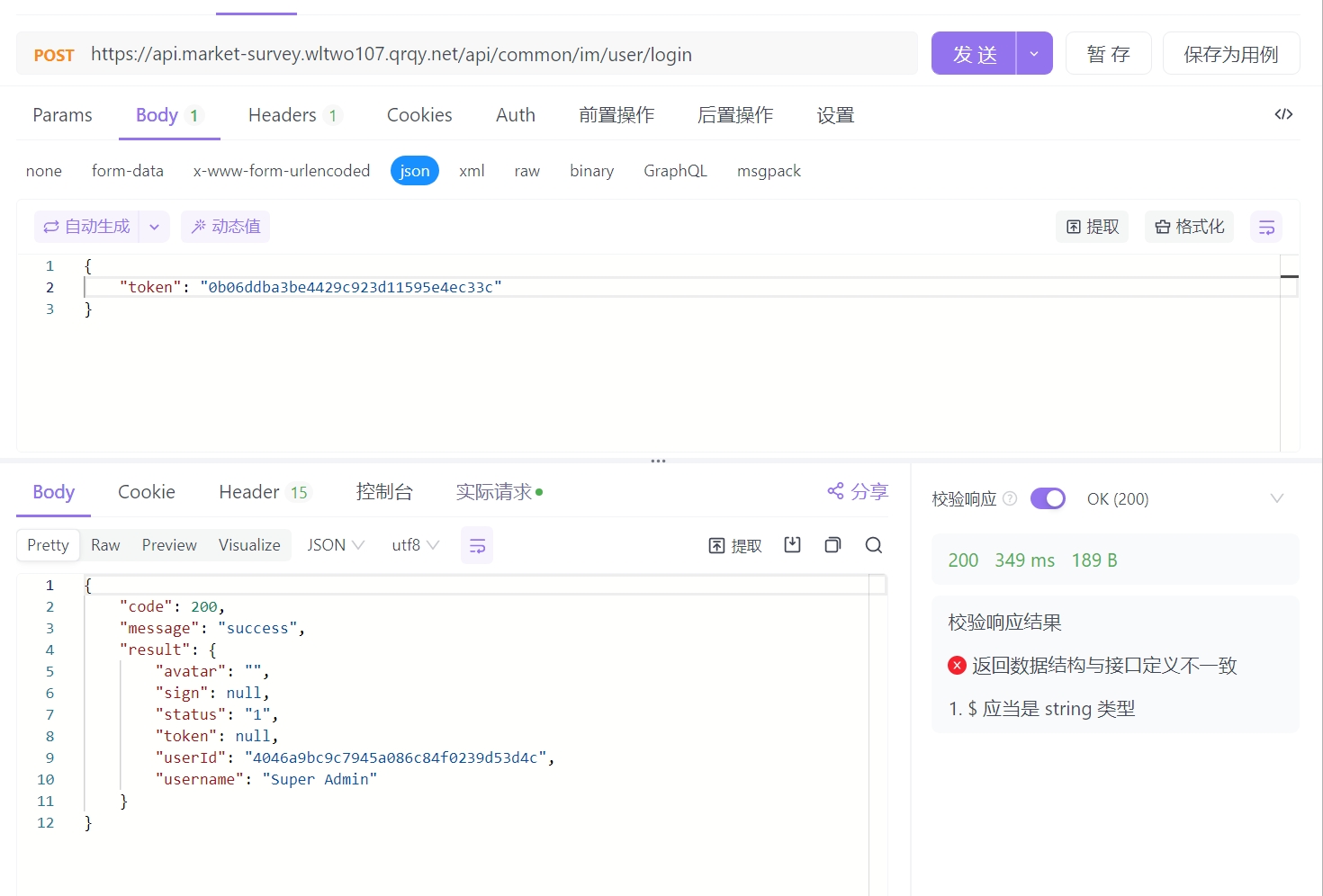

这个应用鉴权的 auth-api：

curl --location --request POST 'https://api.market-survey.wltwo107.qrqy.net/api/common/im/user/login' \
--header 'Authorization: 0b06ddba3be4429c923d11595e4ec33c' \
--header 'User-Agent: Apifox/1.0.0 (https://apifox.com)' \
--header 'Content-Type: application/json' \
--header 'Accept: */*' \
--header 'Host: api.market-survey.wltwo107.qrqy.net' \
--header 'Connection: keep-alive' \
--data-raw '{
    "token": "0b06ddba3be4429c923d11595e4ec33c"
}'

IM应用

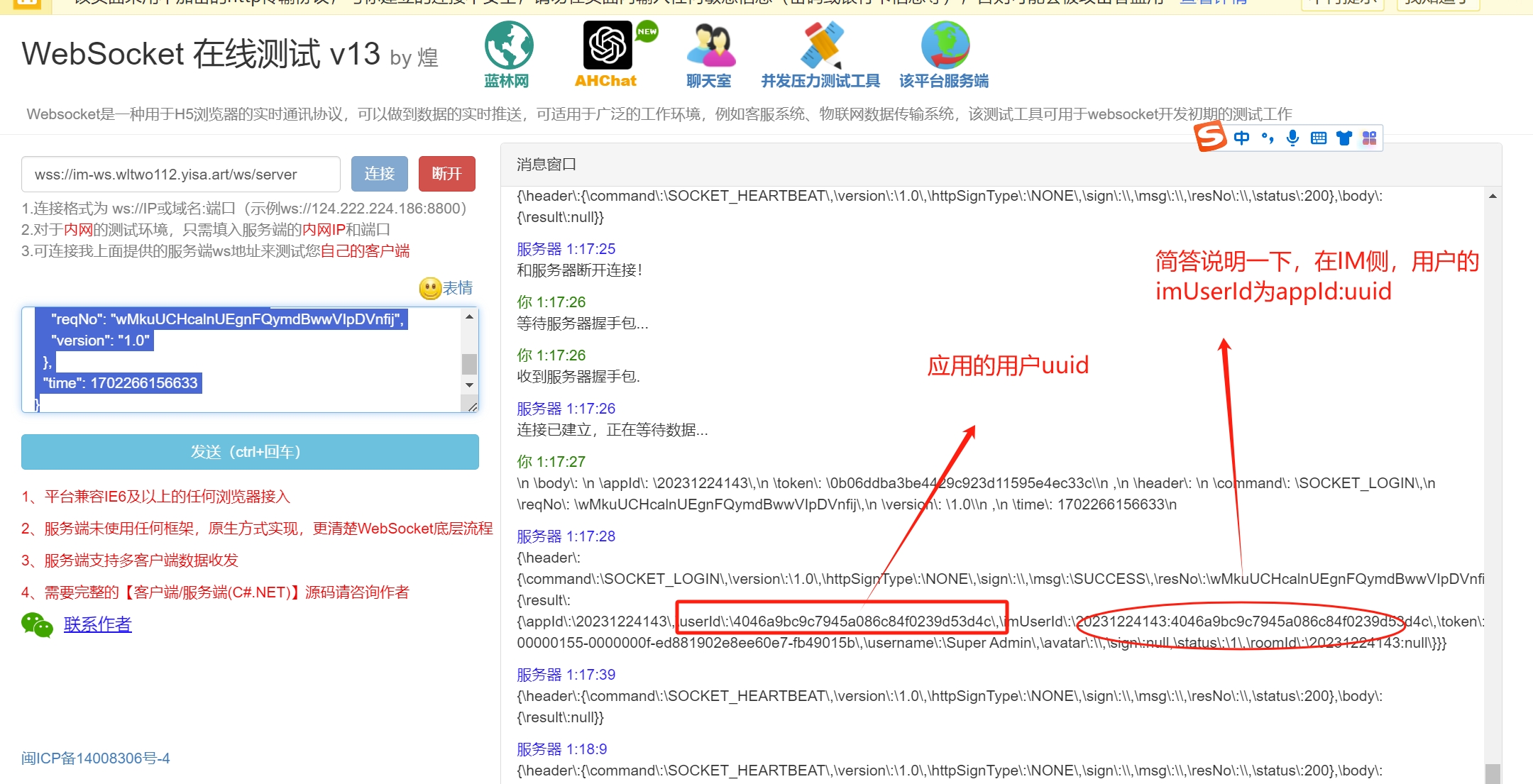

所谓鉴权型 IM 应用就需要你按照上面报文格式，封装一个 IM 的用户登陆接口，那么当用户登陆 IM 时，IM 平台回调应用的 IM 登陆接口，完成鉴权

IM 的登陆报文没有啥区别，但是系统会回调应用进行鉴权，典型的信息是 userId 为应用的 uuid，不再是 token 了

{
  "body": {
    "appId": "20231224143",
    "token": "0b06ddba3be4429c923d11595e4ec33c"
  },
  "header": {
    "command": "SOCKET_LOGIN",
    "reqNo": "wMkuUCHcalnUEgnFQymdBwwVIpDVnfij",
    "version": "1.0"
  },
  "time": 1702266156633
}

IM应用

下一步工作计划

IM3.0 只是简单的开始，IM 还应有：

  • 历史消息存储和查询
  • 离线消息暂存和发送
  • 点对点消息发送
  • 消息发送状态记录和回执
  • 消息是否成功接收记录和回执
  • ...

IM 能力将会是公司持续优化提升的基础能力
